Unità Di Taglio Trifase DirectDrive

DD120ML

La nuova DD120ML è un' unità di taglio trifase adatta ad applicazioni tessili, dei tessili tecnici e dei materiali compositi nei processi produttivi. Sfrutta la nuova tecnologia Rasor DirectDrive, ovvero la lama installata sullo stesso asse del motore. Sprovvista quindi di coppia ingranaggi, la DD120ML raggiunge una velocità della lama pari a 2600 rpm, perfetta per il taglio in continuo ad altissime velocità. La mancanza della coppia ingranaggi elimina i processi di manutenzione (per esempio la lubrificazione con grasso) diminuendo i costi di gestione e permettendo l'utilizzo dell'unità nei processi di taglio in continuo 24/24h. La nuova geometria costruttiva con montante centrale di tipo "Monster" elimina il problema del winding dei materiali compositi, ovvero l’avvolgimento delle fibre dietro alla lama; problema comune nei normali sistemi di taglio a lama rotativa di provenienza tessile. Il sistema di taglio a lama e controlama (di serie ricoperta in Titanio) garantisce tagli netti e precisi, senza sfridi o sfilacciature. Il motore trifase asincrono è equilibrato e molto silenzioso ed è privo di manutenzione garantendo affidabilità nel tempo. La lama a 8 lati da 120 mm permette il taglio di materiali con spessore fino a 50 mm, anche in strati multipli. Particolarmente adatta per il taglio in continuo e trasversale, la DD120ML è predisposta con una flangia di ancoraggio semplice per essere fissata su staffe statiche o automatizzate. La base di taglio, rivestita in Teflon® antiaderente, consente l'avanzamento della macchina (o del materiale) con il minimo sforzo, riducendo l'attrito e permette l'installazione dell'unità su rotaie scorrevoli in spazi ridotti. Il sistema di affilatura semi-automatico a pulsante permette di affilare la lama in meno di 10 secondi, senza smontarla. Per i processi di rifilatura in continuo, la DD120ML è disponibile anche in versione destra (speculare), mod. DD120MR. La manutenzione minima ed i bassi costi di gestione fanno della DD120ML la soluzione di taglio affidabile per le applicazioni O.E.M. ad alta velocità.

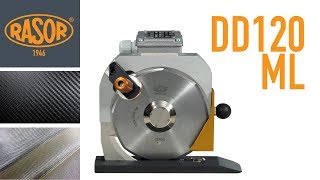

youtube

Scheda Tecnica

Diametro lama 120 mm, con controlama in metallo duro, ricoperta in Titanio
Lama in dotazione 12SDD, 8-lati, Acciaio HSS
Velocità lama 2600 r.p.m.
Capacità di taglio 50 mm
Motore 3-phase asincrono 380/400 V, 50 Hz
Potenza 180 W
Assorbimento 0.52 A
Protezione IP20 – CL F
Peso (con cavo di alimentazione)  4000 g
Peso totale (con imballo)  5700 g
Lunghezza cavo elettrico 1.5 mt (senza spina)
Luminosità minima 200 LUX
Vibrazioni all’avvio < 2.5 m/sec 2
Range di temperatura 0 – 55 C
Range di umidità 10 – 95% senza condensa * Questo modello è disponibile in versione destra (speculare), mod. DD120MR
* Questo modello può essere configurato anche 3-phase 220 V
* A richiesta disponibile 480 V, 60 Hz

Sicurezza

  • Protezione anteriore in alluminio anodizzato regolabile in altezza
  • Isolamento elettrico CLF - IP20
