APPLICATIONS:
TEXTILE
TECHNICAL TEXTILE
COMPOSITE

Unità Di Taglio Pneumatiche

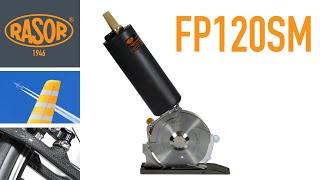

FP120SM

La FP120SM è un’unità di taglio pneumatica per il taglio di tessili tecnici e materiali compositi ad elevato spessore, anche multistrato. E’ l’unità di taglio Rasor più potente mai prodotta. Il motore ad aria compressa, grazie a componenti meccanici e pneumatici di ultima generazione, raggiunge una potenza di ben 800 W a 15.500 giri ed una coppia molto elevata. E’ in assoluto un mostro di potenza e performance. Lanciata da poco tempo sul mercato, sfrutta la nuova geometria del supporto motore della serie Monster. A differenza di tutte le altre unità di taglio, la FP120SM ha un supporto motore sorretto da un piedino centrale, posto dietro la lama in posizione centrale. Questo sistema distribuisce lo sforzo di taglio e lo sforzo necessario alla macchina per passare attraverso il materiale, su entrambi i lati della taglierina. Il risultato è un avanzamento del taglio perfettamente dritto e con sforzo minore. La lama è libera per metà del suo diametro su entrambi i lati, caratteristica che porta ad evitare i problemi di winding (arrotolamento dei fili dietro la lama) con le fibre più tenaci. E’ per questo motivo che la FP120SM è particolarmente adatta al taglio dei materiali compositi quali fibra di vetro, fibra di carbonio e Kevlar. Con una lama da 120 mm ad 8 lati, è in grado di tagliare qualsiasi materiale allo stato “flessibile” fino ad uno spessore massimo di 50 mm. Il sistema di affilatura semi-automatico a pulsante permette di affilare la lama in meno di 10 secondi, senza smontarla.L’elevata coppia e la bassa velocità della lama le permettono di tagliare anche materiali gommosi ed a base plastica nel campo dei tappeti pesanti e delle pavimentazioni. La FP120SM è anche in grado di tagliare gomma, materiali plastici e polimerici. Particolarmente adatta per il taglio trasversale, la FP120SM si adatta ad installazioni in spazi ridotti ed è predisposta con una flangia di ancoraggio semplice per essere fissata su staffe fisse o automatizzate. La base di taglio, rivestita in Teflon® antiaderente, consente l’avanzamento della macchina senza sforzo riducendo l’attrito tra la base stessa ed il materiale e permette l’installazione dell’unità su rotaie scorrevoli. Per i processi di rifilatura in continuo, la FP120SM è disponibile anche in versione destra (speculare), mod. FP120M. FP120SM, prestazioni e potenza da record per le vostre applicazioni O.E.M.

youtube

Scheda Tecnica

Diametro lama 120 mm, con controlama in metallo duro
Lama in dotazione 12SHSS, 8-lati, acciaio HSS
Velocità lama 550 r.p.m*
Capacità di taglio 50 mm
Potenza 800 W (alla pressione nominale d’esercizio)*
Coppia alla massima potenza 1.6 Nm
Pressione d’esercizio 6 bar* (± 1 bar) con aria lubrificata
Consumo aria 18 l/sec*
Peso netto 4300 g
Peso totale (con imballo) 6000 g
Pressione sonora 72 dB (EN ISO 15744)*
Vibrazioni all’avvio 1,36 m/sec2 (ISO 8662)*
Luminosità minima LUX 200
Range di temperatura 0 – 55 C
Range di umidità 10 – 95% senza condensa

* Questo modello è disponibile in versione destra (speculare), mod. FP120M
* I dati riportati si riferiscono alla pressione d’esercizio consigliata di 6 bar (ISO 2787: 1984)
* Rasor raccomanda di utilizzare aria asciutta e lubrificata con speciale olio RASOR VG 5
