Unità Di Taglio Monofase

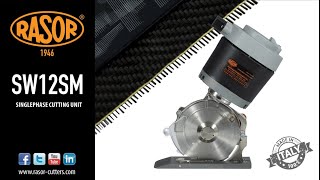

SW12SM

La SW12SM è un’ unità di taglio per grandi spessori del tutto innovativa. Lanciata pochi mesi fa sul mercato, sfrutta la nuova geometria del supporto motore della serie Monster. A differenza di tutte le altre unità di taglio, la SW12SM ha un supporto motore sorretto da un piedino centrale, posto dietro la lama in posizione centrale. Questo sistema distribuisce lo sforzo di taglio e lo sforzo necessario alla macchina per passare attraverso il materiale, su entrambi i lati della taglierina. Il risultato è un avanzamento del taglio perfettamente dritto e con sforzo minore. La lama è libera per metà del suo diametro su entrambi i lati, caratteristica che porta ad evitare i problemi di winding (arrotolamento dei fili dietro la lama) con le fibre più tenaci. E’ per questo motivo che la SW12SM è particolarmente adatta al taglio dei materiali compositi quali fibra di vetro e Kevlar. L’impressionante motore da 350 W in combinazione ad una coppia ingranaggi in bronzo/acciaio con riduzione a un principio, sviluppa una coppia di taglio molto elevata. La SW12SM è in grado di tagliare qualsiasi materiale allo stato “flessibile” fino ad uno spessore massimo di 50 mm. L’elevata coppia e la bassa velocità della lama le permettono di tagliare anche materiali gommosi ed a base plastica nel campo dei tappeti e delle pavimentazioni industriali in strati multipli. L’ affilatore a pulsante permette di ravvivare il profilo tagliente della lama in meno di dieci secondi, senza smontarla. La base di taglio è rivestita in Teflon® antiaderente, permettendo l’avanzamento della macchina senza sforzo, riducendo l’attrito tra la base stessa ed il materiale e permette l’installazione dell’unità su rotaie scorrevoli in spazi ridotti. Particolarmente adatta per il taglio trasversale, la SW12SM è predisposta con una flangia di ancoraggio semplice per essere fissata su staffe fisse o automatizzate. Per i processi di rifilatura in continuo, la SW12SM è disponibile anche in versione sinistra (speculare), mod. SW12SSM.

youtube

Scheda Tecnica

Diametro lama 120 mm, con controlama in metallo duro
Lama in dotazione 12SHSS, 8-lati, Acciaio HSS
Velocità lama 550 r.p.m.
Capacità di taglio 50 mm
Potenza monofase – 350 W
Assorbimento 2.5 A max
Peso (con cavo di alimentazione) 4500 g
Peso totale (con imballo) 6200 g
Lunghezza cavo elettrico 1.5 mt (senza spina)
Luminosità minima 200 LUX
Vibrazioni all’avvio < 2.5 m/sec 2
Range di temperatura 0 – 55 C
Range di umidità 10 – 95% senza condensa

Questo modello è disponibile in versione sinistra (speculare), mod. SW12SSM

Sicurezza

  • Interruttore generale con indicatore a led luminoso
  • Protezione anteriore in plastica trasparente regolabile in altezza
  • Protezione posteriore fissa in plastica trasparente
  • Doppio isolamento elettrico secondo norme CE
