APPLICATIONS:
TEXTILE
TECHNICAL TEXTILE
COMPOSITE

Unità Di Taglio Trifase DirectDrive

DD120DT

La DD120DT è un' unità di taglio trifase adatta ad applicazioni tessili, dei tessili tecnici e dei materiali compositi nei processi produttivi. Grazie alla doppia controlama in metallo duro, la DD120DT è in grado di tagliare in entrambe le direzioni (tramite l'utilizzo di un inverter). Questa peculiarità permette di salvare una corsa di taglio, e quindi tempo, nei processi di cross-cut. Sfrutta la nuova tecnologia Rasor DirectDrive, ovvero la lama installata sullo stesso asse del motore. Sprovvista quindi di coppia ingranaggi, la DD120DT raggiunge una velocità della lama pari a 2600 rpm, perfetta per il taglio in continuo ad altissime velocità. La mancanza della coppia ingranaggi elimina i processi di manutenzione (per esempio la lubrificazione con grasso) diminuendo i costi di gestione e permettendo l'utilizzo dell'unità nei processi di taglio in continuo 24/24h. Il sistema di taglio a lama e controlama garantisce tagli netti e precisi, senza sfridi o sfilacciature. Il motore trifase asincrono è equilibrato e molto silenzioso ed è privo di manutenzione garantendo affidabilità nel tempo. La lama a 8 lati da 120 mm permette il taglio di materiali con spessore fino a 50 mm, anche in strati multipli. Particolarmente adatta per il taglio trasversale, la DD120DT è predisposta con una flangia di ancoraggio semplice per essere fissata su staffe statiche o automatizzate. La base di taglio, rivestita in Teflon® antiaderente, consente l'avanzamento della macchina (o del materiale) con il minimo sforzo, riducendo l'attrito e permette l'installazione dell'unità su rotaie scorrevoli in spazi ridotti. Il sistema di affilatura semi-automatico a pulsante permette di affilare la lama in meno di 10 secondi, senza smontarla. La manutenzione minima, i bassi costi di gestione e la possibilità del taglio bidirezionale, fanno della DD120DT la soluzione di taglio affidabile per le applicazioni O.E.M. ad alta velocità.

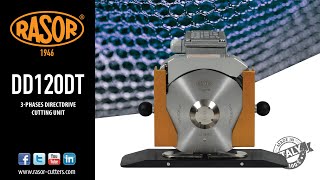

youtube

Scheda Tecnica

Diametro lama 120 mm, con doppia controlama in metallo duro
Lama in dotazione 12SHSS, 8-lati, Acciaio HSS
Velocità lama 2600 r.p.m.
Capacità di taglio 50 mm, bidirezionale
Motore 3-phase asincrono 380/400 V, 50 Hz
Potenza 180 W
Assorbimento 0.52 A
Protezione IP20 – CL F
Peso (con cavo di alimentazione)  4150 g
Peso totale (con imballo)  5850 g
Lunghezza cavo elettrico 1.5 mt (senza spina)
Luminosità minima 200 LUX
Vibrazioni all’avvio < 2.5 m/sec 2
Range di temperatura 0 – 55 C
Range di umidità 10 – 95% senza condensa * Questo modello può essere configurato anche 3-phase 220 V
* A richiesta disponibile 480 V, 60 Hz

Sicurezza

  • Protezione anteriore in alluminio anodizzato regolabile in altezza
  • Protezione posteriore in alluminio anodizzato regolabile in altezza
  • Isolamento elettrico CLF - IP20
